328A IC

--------------------------------------------------------------------------------

SECTION 1: FUNCTIONAL ARCHITECTURE & CIRCUIT ROLE

--------------------------------------------------------------------------------

1. Circuit Topology & Power Path:

   - Schematic Designation: Labeled as U_CHG, U704, or SMB328 on Samsung Galaxy schematics.

   - Placement: Positioned directly between the Micro-USB VBUS power rail and the primary system power inductor (VSYS) next to the battery connector.

   - Power Flow:

     * Receives raw +5.0V to +5.25V DC from the USB port across the VBUS input filtering capacitors.

     * Uses internal high-frequency switching transistors and an external buck inductor to step down voltage to system voltage (VSYS / 3.8V to 4.2V).

     * Distributes power simultaneously to the application processor/PMIC (system load) and regulates current into the battery (VBAT) via a low-resistance battery FET.

     * USB-OTG Boost: Reverses converter operation to boost battery voltage (VBAT) back out to +5.0V on the VBUS pin to supply external USB flash drives or accessories.

2. Integrated Protection & Control Features:

   - Dynamic Power Path Management (DPPM): Automatically routes maximum power to system hardware, allowing the phone/tablet to power on instantly even if the battery is fully drained to 0%.

   - Input Over-Voltage Protection (OVP): Tolerates high-voltage input transients up to +20V/+30V to protect internal phone electronics against faulty wall adapters.

   - JEITA Battery Safety Monitoring: Monitors battery NTC thermistor resistance and automatically steps down charging current and voltage at cold or warm temperatures to prevent lithium battery degradation or swelling.

   - I2C Programmability: Enables digital control over charge termination voltage, pre-charge current, fast-charge current, and thermal safety thresholds.

--------------------------------------------------------------------------------

SECTION 2: BOARD-LEVEL FAULT SYMPTOMS

--------------------------------------------------------------------------------

1. Total Charging Failure (Dead USB Connection / 0.00A Current Draw):

   - Connecting a certified USB charger and cable yields 0.00A current consumption on a USB power doctor meter; the device shows no charging animation or battery icon.

   - Root Causes: Blown VBUS input section inside SMB328A, open-circuit buck inductor, or cracked solder balls under the 20-ball BGA package.

2. Fake Charging (Charging Animation Visible, Battery Percentage Freezes or Drains):

   - The device screen displays the battery charging lightning bolt symbol, but the battery percentage never increases, or actually discharges over several hours of charging.

   - Root Cause: Degraded switching FET or blown bootstrap capacitor inside/around SMB328A, causing charging current to drop to a negligible trickle (0.02A - 0.05A).

3. Extremely Slow Charging:

   - The tablet requires 8 to 12 hours to charge from 0% to 100%; current draw is locked at ~0.25A - 0.40A instead of the standard 1.2A to 1.8A.

   - Root Cause: Failed I2C communication with processor forcing the chip into low-current USB default mode (100mA/500mA), or degraded external buck coil.

4. Motherboard Heating Around Charging Section & VBAT Dead Short:

   - Internal power switch breakdown causes a direct short circuit between VBUS or VSYS and Ground (0.000V).

   - Connecting the motherboard to a DC bench power supply instantly trips the current limiter (1.5A–2.5A) before pressing the power button, with intense heat localized directly on the 328A chip.

5. "Charging Paused: Battery Temperature Too High / Low" Error Alert:

   - The device displays a yellow temperature warning triangle on the screen and terminates charging due to damaged analog-to-digital converter (ADC) monitoring circuitry on the battery thermistor pin inside the chip.

--------------------------------------------------------------------------------

SECTION 3: STEP-BY-STEP MULTIMETER TESTING & DIAGNOSTICS

--------------------------------------------------------------------------------

1. Cold Testing (Diode Mode Drop Readings in mV):

   - Multimeter in Diode Mode: Place RED probe on motherboard ground shield (GND); use BLACK probe to measure passive components around 328A:

     * VBUS Input Decoupling Capacitors: ~450 mV to 560 mV (0.000V indicates a shorted bypass capacitor or punctured 328A input stage).

     * System Buck Inductor (VSYS Rail): ~350 mV to 450 mV.

     * Battery Connector Pin (VBAT): ~380 mV to 480 mV.

     * Bootstrap Capacitor (BST): ~600 mV to 750 mV across the capacitor terminals.

     * Battery Thermistor / ID Pin: ~600 mV to 850 mV.

2. Hot Testing (Live Voltage Checks With 5V USB Charger Plugged In):

   - Plug in a functional 5V USB charging cable (without battery connected initially):

     * Check VBUS Input Capacitor: Must read steady 5.0V to 5.25V DC.

     * Check System Inductor (VSYS): Must read steady 3.8V to 4.2V DC.

     * Check Battery Connector Terminal (+): Must output or pulse around 4.1V to 4.35V DC.

     * Diagnostic Rule: If 5.0V is present at the input capacitors of 328A, but the system inductor reads 0V or a collapsing voltage below 1.5V, the 328A IC is burnt or cracked and must be replaced.

--------------------------------------------------------------------------------

SECTION 4: SOLDERING, REBALLING & REWORK SPECIFICATIONS

--------------------------------------------------------------------------------

1. IC Desoldering Protocols:

   - Hot Air Station: Quick 861DW, Atten ST-862D, or Sugon 8620DX.

   - Temperature Setting: 320°C - 330°C.

   - Airflow Setting: 25% - 30% with a 3.0mm or 3.5mm straight nozzle.

   - Thermal Protection: Cover neighboring processor, eMMC flash memory, and plastic camera/battery connectors with double-layer Kapton tape and thick aluminum foil.

   - Removal: Dispense a small drop of tacky no-clean flux (Amtech NC-559-V2-TF). Heat the 20-ball BGA chip in small circular motions for 10-12 seconds until all solder balls liquefy, then lift straight up with high-precision curved micro-tweezers.

2. Motherboard Pad Leveling & Prep:

   - Set micro-soldering iron to 330°C with a fine bevel (C210) tip.

   - Apply a small bead of Sn63/Pb37 leaded solder to dissolve the factory high-melt lead-free alloy on the motherboard pads.

   - Gently glide fine 0.8mm desoldering copper braid over the 20-ball grid footprint until all pads are completely flat and level.

   - Thoroughly scrub the site with 99.9% pure Isopropyl Alcohol (IPA) and inspect under microscope for torn pads or bridged copper.

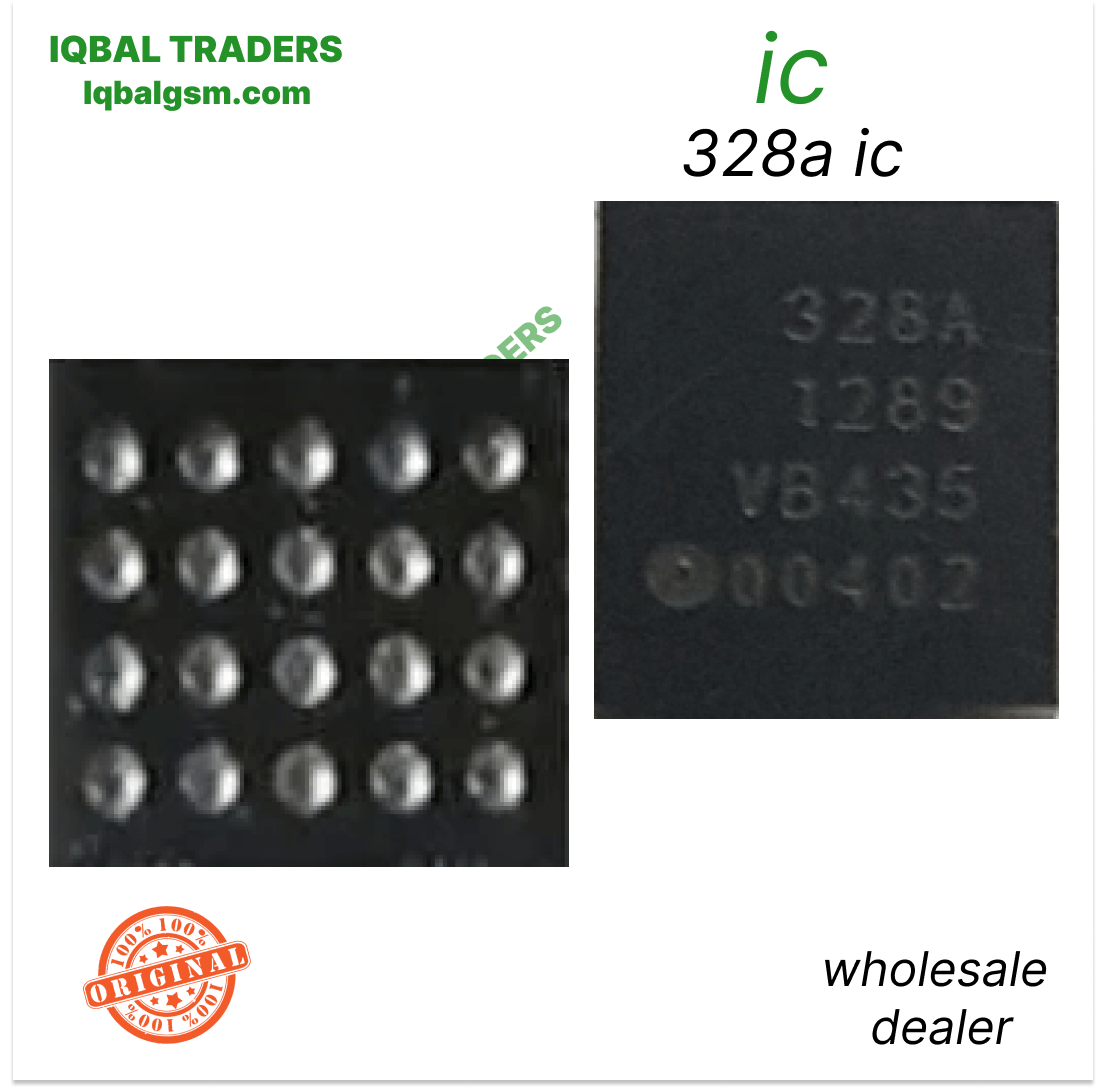

3. Reballing New / Reused 328A (20-Ball WLCSP):

   - Secure the chip into an appropriate universal small-IC / Samsung power IC stencil (0.12mm thickness, 0.40mm ball pitch).

   - Scrape medium-temperature solder paste (Sn63/Pb37, 183°C melting point) into the stencil openings with a flat razor blade, wiping away excess paste cleanly.

   - Reflow at 250°C - 260°C with 20% airflow until uniform, shiny solder spheres form in all 20 positions.

   - Cool, wash with IPA, and inspect ball uniformity under microscope.

4. Alignment & Final Installation:

   - Apply an ultra-thin, translucent film of tacky flux across the leveled motherboard footprint.

   - Align the Pin 1 orientation laser dot on top of the 328A chip precisely with the Pin 1 marker on the PCB silkscreen.

   - Reflow at 320°C - 330°C at 25% airflow. As the solder melts, surface tension will automatically pull the chip into exact alignment.

   - Perform an ultra-gentle micro-nudge with fine tweezers to verify elastic return movement.

   - Allow natural cooling for 3 minutes, clean away flux residue with IPA, connect battery and charger, and confirm normal current draw (typically 1.0A to 1.8A on USB power meter).
