358S Universal IC

--------------------------------------------------------------------------------

SECTION 1: UNIVERSAL CONCEPT & VARIANT CROSS-COMPATIBILITY

--------------------------------------------------------------------------------

1. Physical vs. Firmware Architecture:

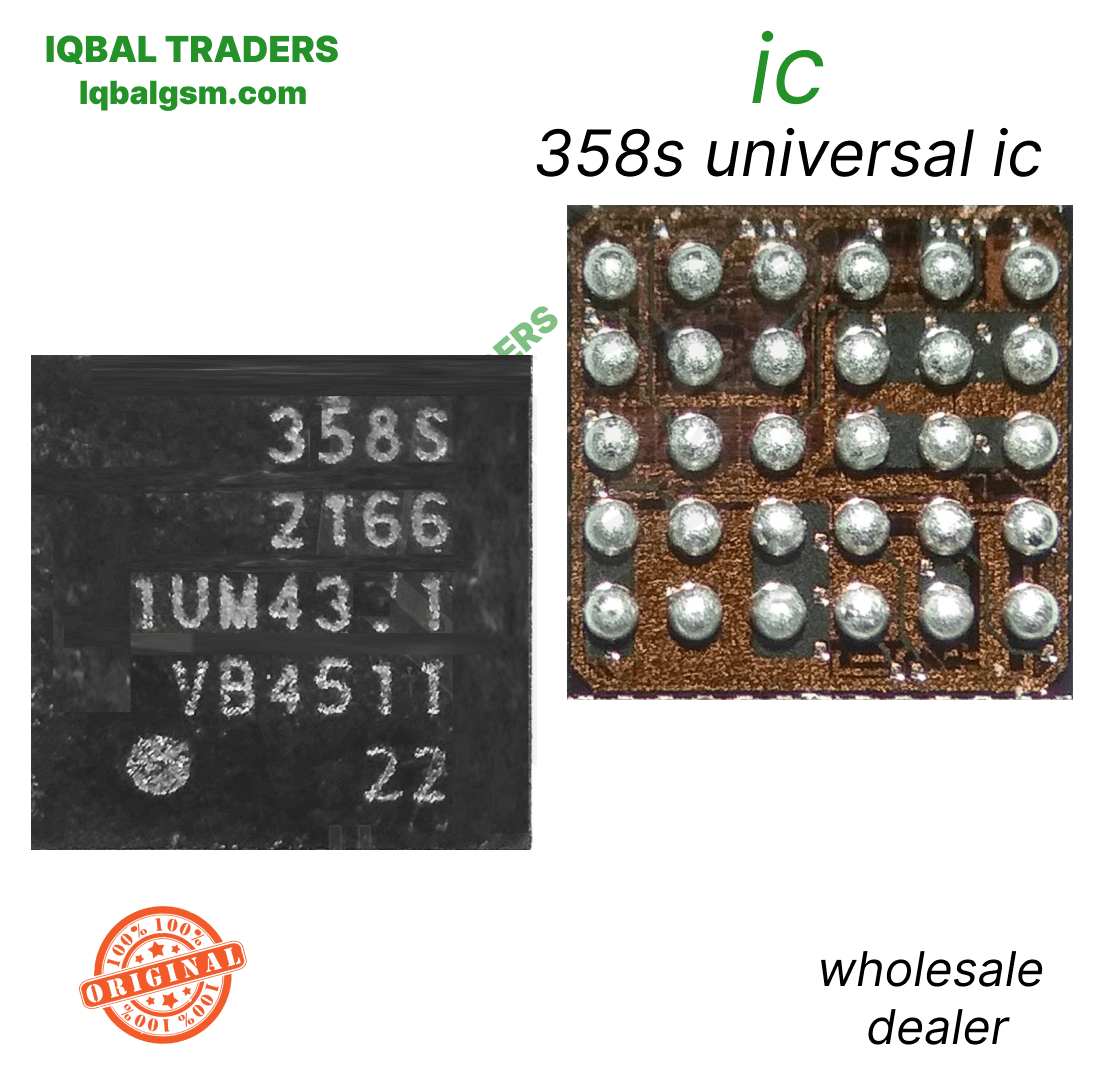

   - Physical Compatibility: 100% Identical. All 358S suffix variants share the exact same 30-ball BGA footprint (0.40mm pitch, 5x6 ball grid). VBUS input, VSYS output, SW inductor, VBAT, and I2C lines sit on the exact same ball locations.

   - Suffix Difference: The 4-digit code (e.g., 2166, 1939, 1947, 2225, 2295) represents the internal factory One-Time Programmable (OTP) register defaults loaded at the foundry.

   - Why "Universal" Works:

     * When the motherboard boots, the phone's operating system kernel initializes the battery management driver.

     * The host CPU (Qualcomm or MediaTek) writes its own register map via the I2C bus (SDA/SCL lines), overriding the OTP defaults with model-specific charging parameters (charging current, termination voltage, temperature limits).

     * Therefore, a "Universal 358S" or cross-swapped variant functions properly across multiple Android brands and models once system software takes control.

2. Primary Suffix Reference Matrix:

   - 358S 2166: Factory-configured for Xiaomi Redmi 4A, Redmi 3, Redmi 3S, Redmi 3X, Redmi Note 3.

   - 358S 1939: Primary factory configuration for Samsung Galaxy Tab E (SM-T560), Tab 3 (SM-T210/T211), and select Asus/Oppo devices.

   - 358S 1947: Common in Samsung Galaxy Tab 4 series (SM-T230, SM-T231, SM-T331, SM-T531) and HTC Desire series.

   - 358S 2295: Factory variant for Samsung Galaxy Mega 5.8 / 6.3 and select Xiaomi tablets.

   - 358S 2225 / 2122 / 1994: Found across Lenovo, Asus Zenfone, and Huawei/Honor mid-range boards.

--------------------------------------------------------------------------------

SECTION 2: CIRCUIT ROLE & POWER PATH BEHAVIOR

--------------------------------------------------------------------------------

1. System Power Distribution (VSYS Generation):

   - Rather than connecting the USB charger directly to the battery, the 358S routes input power through a high-frequency synchronous buck converter (SW node connected to an external 1.0µH–2.2µH inductor).

   - This generates the main system voltage rail (VSYS / 3.8V to 4.2V), which supplies the primary Power Management IC (e.g., PM8937).

   - Instant Boot Feature: Even if the battery voltage is at 0.0V (deeply depleted), VSYS instantly stabilizes at ~3.8V upon inserting the charger, allowing the device to power on and show the display.

2. Battery Charging (CC / CV Control):

   - Internal power switches manage Constant Current (CC) fast-charging up to 2.0A, transitioning to Constant Voltage (CV) at 4.20V, 4.35V, or 4.40V depending on battery chemistry.

   - Integrated current-sensing resistor topology eliminates the need for bulky external shunt resistors.

3. USB-OTG Reverse Boost:

   - When a USB OTG accessory (flash drive, mouse) is connected, the converter operation reverses: it steps up battery voltage (3.7V) to a regulated +5.0V output onto the VBUS pin, providing up to 500mA–900mA to external devices.

--------------------------------------------------------------------------------

SECTION 3: COMMON BOARD-LEVEL FAULTS & SYMPTOMS

--------------------------------------------------------------------------------

1. Dead Phone / Tablet (No Power, No Screen, No Vibration):

   - Most prevalent in Xiaomi Redmi 4A and Samsung Tab 3/4.

   - Root Cause: A damaged 358S fails to generate the VSYS rail (reads 0.0V or below 1.5V). Because the main PMIC requires VSYS to power the system clock and boot CPU cores, the device remains completely dead.

2. Fake Charging (Charging Icon Shows, Percentage Stagnant or Declines):

   - Device displays the charging indicator on screen, but battery percentage never increases, or discharges while plugged into the charger.

   - Root Cause: Damaged internal low-side switching FET, cracked bootstrap capacitor (BST), or interrupted I2C communication causing the IC to remain locked in minimal pre-charge mode (drawing < 0.05A).

3. 0.00A Current Draw (No Charger Detection):

   - Connecting a charger draws zero current on a USB power doctor meter; no reaction from the phone.

   - Root Cause: Internal VBUS over-voltage protection (OVP) switch blown open due to charger voltage spikes.

4. Motherboard Heating & Direct VBAT/VSYS Short:

   - High-voltage surges from low-quality car chargers or ungrounded adapters puncture internal MOSFETs, creating a direct short circuit to ground.

   - Symptoms: Connecting to a bench DC power supply immediately causes current tripping (1.5A–2.5A) with severe heat localized on the 358S chip.

--------------------------------------------------------------------------------

SECTION 4: MULTIMETER TESTING & DIAGNOSTIC PROCEDURE

--------------------------------------------------------------------------------

1. Cold Testing (Diode Mode Readings with Multimeter):

   - Red probe connected to motherboard ground (GND shield), black probe on test points:

     * VBUS Input Filter Capacitor: ~450 mV to 560 mV (0.000V indicates shorted input cap or blown 358S input stage).

     * System Buck Inductor (VSYS Rail): ~350 mV to 450 mV.

     * Battery Terminal (+) (VBAT): ~380 mV to 480 mV.

     * Bootstrap Capacitor (BST): ~600 mV to 750 mV across capacitor pins.

     * I2C Bus Lines (SCL / SDA): ~500 mV to 700 mV on both lines.

2. Hot Testing (5.0V USB Charger Connected):

   - Connect a 5V USB charger (battery disconnected initially):

     * Input Capacitor (VBUS): Must read 5.0V to 5.25V DC.

     * System Inductor (VSYS): Must read steady 3.8V to 4.2V DC.

     * Battery Positive Pin: Should measure steady or pulsing 4.1V to 4.35V DC.

     * Diagnostic Conclusion: If VBUS has 5V present, but the system inductor reads 0V, the 358S chip is blown and must be replaced.

--------------------------------------------------------------------------------

SECTION 5: REWORK, REBALLING & INSTALLATION PROTOCOL

--------------------------------------------------------------------------------

1. Desoldering:

   - Hot Air Station: Sugon 8620DX, Quick 861DW, or Atten ST-862D.

   - Temperature: 320°C - 330°C; Airflow: 25% - 30% with a 3.0mm nozzle.

   - Shield nearby CPU and eMMC flash memory using Kapton tape and heat-dissipating aluminum foil.

   - Apply a drop of no-clean flux (Amtech NC-559-V2-TF), heat evenly for 10-12 seconds until solder liquefies, and lift gently with micro-tweezers.

2. Pad Preparation:

   - Clean motherboard footprint using a micro-soldering iron at 330°C with Sn63/Pb37 leaded solder to reduce alloy melting point.

   - Use 0.8mm desoldering wick to achieve completely planar, flat pads. Clean residue with 99.9% IPA.

3. Reballing:

   - Place chip in a universal 30-ball small power IC stencil (0.12mm thickness, 0.40mm ball pitch).

   - Apply 183°C medium-temperature solder paste (Sn63/Pb37). Wipe flat and reflow at 250°C - 260°C with 20% airflow until uniform spherical balls form.

4. Installation:

   - Apply an ultra-thin layer of tacky flux over the PCB pads.

   - Align Pin 1 orientation marker (dot) on the 358S chip with the PCB silkscreen dot.

   - Heat at 320°C at 25% airflow until the chip sinks into place; give an ultra-gentle micro-tweezer nudge to confirm surface tension alignment. Allow natural cooling for 3 minutes before testing.
