3632A IC

--------------------------------------------------------------------------------

SECTION 1: FUNCTIONAL ARCHITECTURE & CIRCUIT ROLE

--------------------------------------------------------------------------------

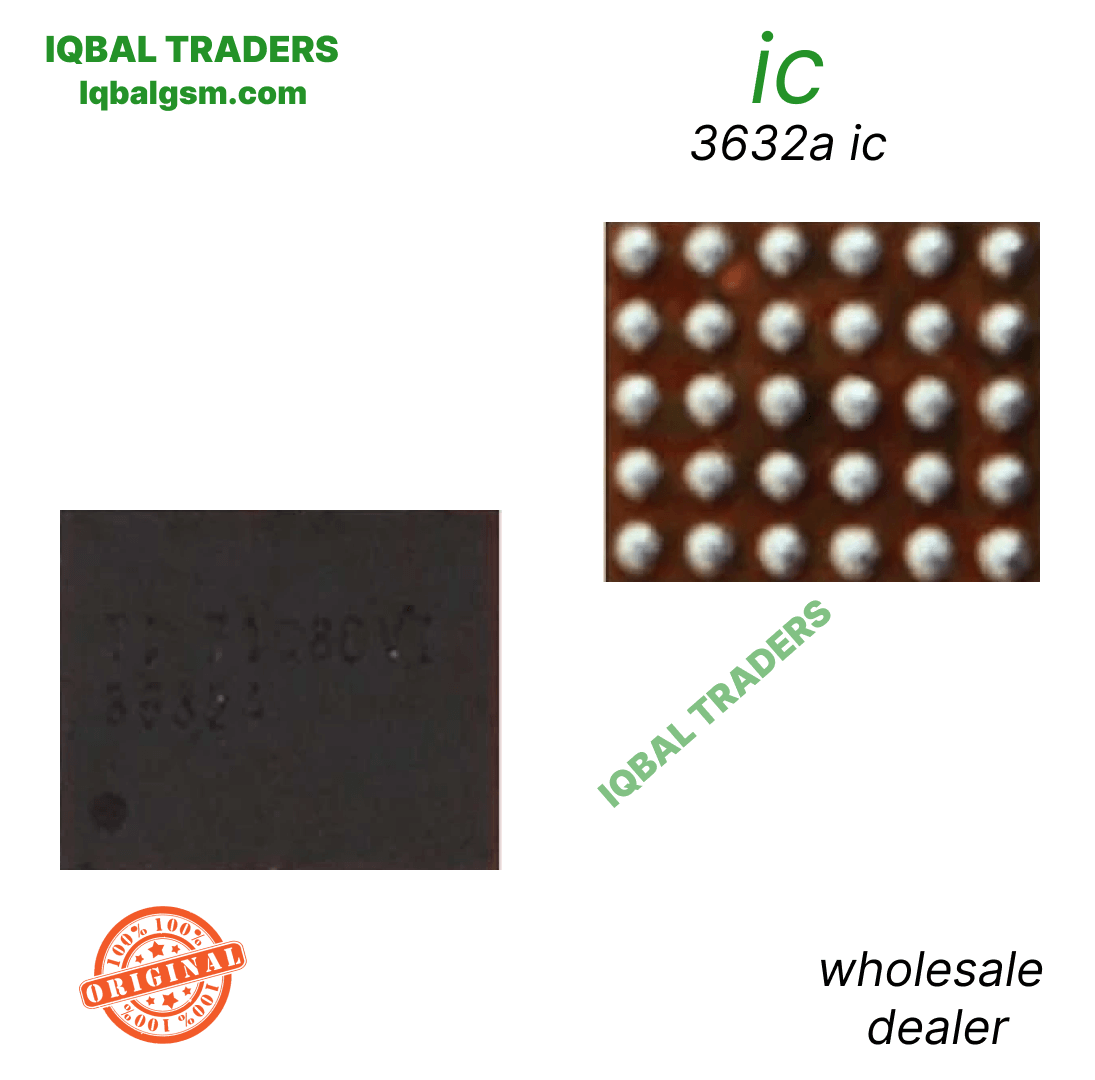

1. Triple-Subsystem Internal Architecture (30-Ball DSBGA):

   - Schematic Reference: Typically labeled as U6001, U_DISP_PMIC, or LM3632A in Samsung Galaxy J4+/J6+ schematics.

   - Core Subsystem Operations:

     a) Backlight Boost Converter (BL_OUT):

        * Utilizes an external 10µH switching power inductor and external Schottky barrier diode.

        * Steps up battery voltage (VBAT / 3.7V) to high voltage (18V to 29V DC) depending on the number of series LEDs in the screen panel.

        * Features two matched low-side current sink inputs (BLED1, BLED2) supporting up to 28.5mA per string with 11-bit I2C exponential/linear brightness dimming.

     b) Dual-Rail LCD Bias Power Supply (LCM Bias):

        * Generates symmetrical dual supply voltages essential for liquid crystal polarization:

          - VPOS Rail: Programmable positive voltage (+4.0V to +6.0V, standard +5.0V or +5.5V).

          - VNEG Rail: Inverting charge-pump generated negative voltage (-4.0V to -6.0V, standard -5.0V or -5.5V).

        * Without both VPOS and VNEG rails actively present, the LCD glass driver IC cannot polarize liquid crystal molecules, resulting in zero image rendering (blank white or blank black screen).

     c) 1.5A Camera Flash & Torch Driver (FLED):

        * Dedicated synchronous boost converter capable of delivering up to 1.5A pulsed current for rear camera photo capture flash, and up to 375mA continuous current for video torch mode.

2. Application Processor Interface:

   - Communicates with the CPU (Snapdragon 425 / Exynos) through Fast-mode I2C bus (SDA, SCL pins).

   - Dedicated hardware enable pins: BL_EN (Backlight Enable), LCM_EN (Display Bias Enable), and FLASH_EN / TORCH_EN.

--------------------------------------------------------------------------------

SECTION 2: BOARD-LEVEL FAULT SYMPTOMS

--------------------------------------------------------------------------------

1. No Display Backlight / Dark Screen with Sound (No Light):

   - The phone boots normally, vibrates, plays startup audio, rings, and receives calls, but the screen remains pitch dark.

   - Flashlight Test: Illuminating the display surface with an external bright torch reveals desktop icons and graphics faintly visible under the glass.

   - Root Cause: Blown backlight boost section inside 3632A, open 10µH boost coil, shorted Schottky diode, or burned BLED1/BLED2 cathode return lines.

2. No Graphics / Blank Display (Display Bias Voltage Failure):

   - The screen illuminates (backlight works), but shows a completely blank screen without any logo, text, or graphics.

   - Alternatively, both backlight and graphics are absent simultaneously.

   - Root Cause: 3632A internal bias regulator failed, collapsing either the +5.0V (VPOS) or -5.0V (VNEG) line.

3. Dim Screen / Uncontrollable Brightness / Flickering:

   - Display brightness is locked at minimal level, screen flickers rapidly, or brightness slider in Android settings fails to respond.

   - Root Cause: One of the dual current sink channels (BLED1 or BLED2) has opened, causing half the backlight LEDs to shut off and tripping over-voltage protection (OVP).

4. Camera Flash / Torch Failure:

   - Rear camera flashlight cannot be turned on, flashlight toggle icon in quick settings turns off immediately after tapping, or camera app crashes upon capturing photos with flash enabled.

   - Root Cause: Internal flash power switch in 3632A punctured or shorted to ground.

5. Excessive Battery Drain & Motherboard Heating:

   - Rapid battery discharge with localized heating around the display shield can even cause a dead phone condition.

   - Root Cause: High-voltage boost FET punch-through creating a partial short between VBAT and GND.

--------------------------------------------------------------------------------

SECTION 3: STEP-BY-STEP MULTIMETER TESTING & DIAGNOSTICS

--------------------------------------------------------------------------------

1. Cold Testing (Diode Mode Drop Readings in mV):

   - Multimeter in Diode Mode: Place RED probe on motherboard ground (GND shield), use BLACK probe to measure test points around 3632A:

     * VBAT Input Capacitors: ~380 mV to 480 mV (0.000V indicates direct short to ground).

     * BL_OUT (Backlight Boost Capacitor / Diode Cathode): ~500 mV to 650 mV (0.000V indicates shorted output ceramic capacitor or punctured 3632A output).

     * VPOS Output Capacitor (+5V Bias): ~500 mV to 600 mV.

     * VNEG Output Capacitor (-5V Bias): ~550 mV to 700 mV.

     * BLED1 & BLED2 Return Pins (on FPC connector): ~600 mV to 750 mV (OL indicates broken trace from connector to 3632A ball).

     * I2C Communication Lines (SDA / SCL): ~500 mV to 700 mV on both lines.

2. Hot Testing (Phone Powered ON with Display Connected):

   - Power on the phone and measure live DC voltages:

     * BL_OUT Boost Voltage: Must read 18V to 25V DC when screen is active. If it stays at battery voltage (~3.8V-4.0V), the boost circuit inside 3632A is not switching.

     * VPOS Voltage: Must measure steady +5.0V to +5.5V DC.

     * VNEG Voltage: Must measure steady -5.0V to -5.5V DC.

     * Diagnostic Rule: If VBAT (3.8V) is entering the 3632A, but VPOS (+5V) and VNEG (-5V) are 0V when pressing the power button, the 3632A IC is defective and must be replaced.

--------------------------------------------------------------------------------

SECTION 4: SOLDERING, REBALLING & REWORK SPECIFICATIONS

--------------------------------------------------------------------------------

1. Desoldering Procedure:

   - Hot Air Station: Quick 861DW, Atten ST-862D, or Sugon 8620DX.

   - Temperature Setting: 320°C - 330°C.

   - Airflow Setting: 25% - 30% with a 3.0mm or 3.5mm nozzle.

   - Protection: Shield nearby plastic FPC display connectors, CPU, and baseband chips using double-layer Kapton tape and heat-dissipating aluminum foil.

   - Removal: Apply a drop of high-grade tacky flux (Amtech NC-559-V2-TF). Heat the 30-ball DSBGA package in small circular movements for 10-12 seconds until solder liquefies, then lift straight up with precision curved tweezers.

2. Motherboard Pad Leveling:

   - Set micro-soldering iron to 330°C using an ultra-fine knife tip.

   - Apply a small bead of Sn63/Pb37 leaded solder to blend with the factory lead-free alloy on the motherboard pads.

   - Sweep 0.8mm desoldering copper wick smoothly over the 30-ball footprint until all pads are flat and uniform.

   - Thoroughly clean all flux residue with 99.9% pure Isopropyl Alcohol (IPA) and inspect under microscope for pad bridges or lifted copper.

3. Reballing 3632A (30-Ball DSBGA):

   - Insert chip into a universal 30-ball small IC / display light IC stencil (0.12mm thickness, 0.40mm ball pitch).

   - Scrape medium-temperature solder paste (Sn63/Pb37, 183°C melting point) into the stencil openings with a scraper blade.

   - Reflow with hot air at 250°C - 260°C at 15%-20% airflow until bright, uniform solder spheres form across all 30 pads.

   - Cool naturally, wash with IPA, and inspect ball uniformity under microscope.

4. Alignment & Final Installation:

   - Apply an ultra-thin layer of tacky flux across the leveled motherboard pads.

   - Align the Pin 1 orientation laser dot on top of the 3632A chip with the PCB silkscreen reference dot.

   - Reflow at 320°C - 330°C with 25% airflow. As solder balls melt, surface tension will automatically snap the chip into center alignment.

   - Perform an ultra-gentle micro-tweezer touch to verify elastic return movement.

   - Allow natural cooling for 3 minutes, clean with IPA, connect display, and verify full screen brightness and crisp image graphics.
