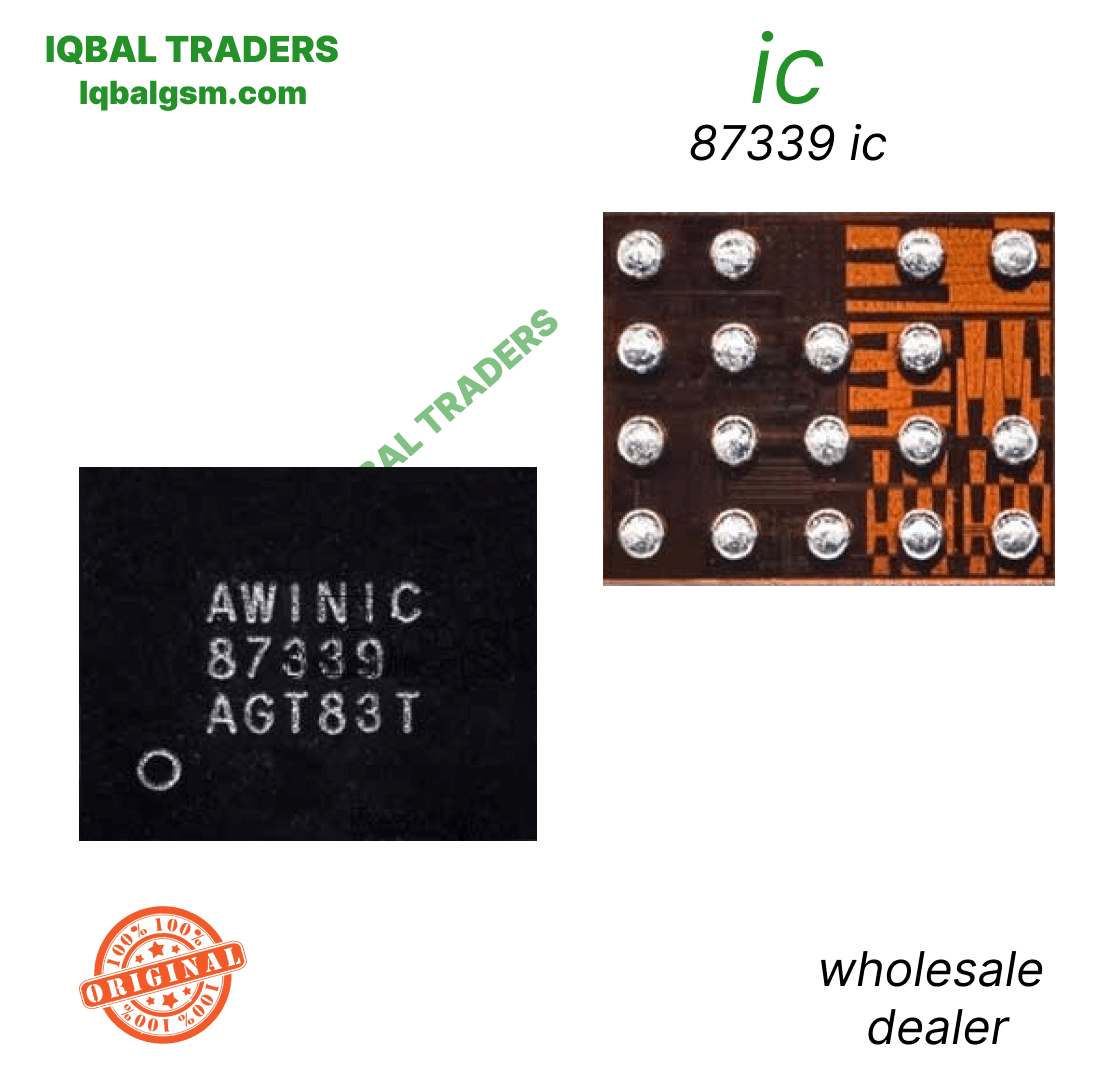

87339 IC

--------------------------------------------------------------------------------

SECTION 1: INTERNAL ARCHITECTURE & CIRCUIT TOPOLOGY

--------------------------------------------------------------------------------

1. Audio Processing & Control Core:

   - Analog/Digital Input Differential Stage (INP / INN): Receives clean differential audio signals from the main PMIC audio codec or application processor.

   - Triple-Level Triple-Rate AGC Engine: Continuously monitors the output signal envelope, automatically adjusting dynamic gain attenuation to eliminate clipping distortion while preventing battery rail brownouts.

   - RNS (RF-TDD Noise Suppression): Patented RF shielding circuitry eliminates GSM buzz and TDMA buzzing noise coupled from cellular antenna transmissions.

2. Charge-Pump Voltage Booster & Output Stage:

   - External Flying Capacitors (typically 1.0µF X5R ceramic capacitors): Connected to the dedicated charge-pump pins (C1P/C1N, C2P/C2N) to dynamically double the battery voltage.

   - Internal Boosted Rail: Produces a high-voltage, low-impedance supply rail inside the chip to give the output stage sufficient headroom.

   - Differential Output Bridge (VOP / VON): Directly connects to the loudspeaker transducer via surface-mount ferrite beads and EMI suppression filters.

--------------------------------------------------------------------------------

SECTION 2: BOARD-LEVEL TROUBLESHOOTING & COMMON FAULT PATTERNS

--------------------------------------------------------------------------------

1. Complete Speaker / Ringer Silence:

   - Phone displays active ringtones, vibration works, and Bluetooth audio works, but zero sound comes from the bottom loudspeaker or receiver.

   - Cause: Missing VBAT power supply, missing 1.8V enable signal, blown output ferrite bead, or an internally burnt AW87339 chip.

2. Harsh Distortion / Crackling at High Volume:

   - Sound is intelligible at low volume, but severely distorts, clips, or shuts off abruptly when the volume exceeds 60%.

   - Cause: Leaky or cracked external charge-pump flying capacitor, preventing the internal DC-DC booster from stabilizing the voltage rail under heavy acoustic load.

3. False Headphone Mode / Audio Switching Failure:

   - Smartphone gets stuck displaying a headphone icon or audio routing fails between earpiece and speaker.

   - Cause: Internal short or leakage across the audio sense lines of the AW87339 pulling down the audio jack detection circuit.

4. Direct Logic Board Short Circuit (Dead Phone):

   - DC power supply draws 2A–3A immediately upon connecting the battery connector (0.000V in diode mode on VPH_PWR).

   - Cause: Complete silicon breakdown between the VBAT power bumps and GND inside the AW87339 package.

--------------------------------------------------------------------------------

SECTION 3: STEP-BY-STEP MULTIMETER TESTING & DIAGNOSTICS

--------------------------------------------------------------------------------

1. Cold Testing (Diode Mode Drop Readings in mV):

   - Set Multimeter to Diode Mode; place RED probe on logic board Ground (GND shield), probe peripheral test pads/caps with BLACK probe:

     * VBAT / VDD Input Capacitor: Normal reading is ~350 mV to 450 mV (0.000V confirms a direct dead short).

     * Flying Capacitor Pins (C1P, C2P): Normal reading is ~400 mV to 550 mV.

     * Speaker Output Lines (VOP / VON): Measure across output decoupling filter caps; both lines must show balanced diode readings (~500 mV to 620 mV, variance <15 mV).

     * Enable Line (EN / SHDN): Normal reading is ~500 mV to 600 mV.

2. Hot Testing (Phone Powered On & Audio Ringtone Playing):

   - Measure DC Voltages with BLACK probe on Ground:

     * VBAT Line: Steady 3.8V – 4.2V DC.

     * Enable Pin: Must measure ~1.8V DC when audio starts playing; drops to 0V when audio is paused.

     * VOP / VON Lines: Balanced DC bias with active AC RMS voltage (typically 1.0V to 3.0V AC) during sound playback.

--------------------------------------------------------------------------------

SECTION 4: SOLDERING, REBALLING & REWORK SPECIFICATIONS

--------------------------------------------------------------------------------

1. Safe Removal Procedure:

   - Shield neighboring heat-sensitive components (CPU, memory chips, and nearby plastic SIM/FPC connectors) with multi-layer polyimide (Kapton) tape and thick aluminum heatsink foil.

   - Dispense a moderate bead of high-grade tacky rosin flux (e.g., Amtech NC-559-V2-TF) around the perimeter of the AW87339 IC.

   - Hot Air Rework Station Settings: 320°C - 330°C, 25% airflow with a small 2.5mm circular nozzle.

   - Heat in a smooth, continuous circular motion for 8–12 seconds. Once all micro solder balls melt, lift the IC vertically using straight micro-tweezers.

2. Motherboard Pad Dressing:

   - Apply a small dab of 183°C leaded solder (Sn63/Pb37) across the footprint to lower the alloy's melting temperature.

   - Gently sweep 0.8mm desoldering braid at 320°C across the pads without applying downward mechanical force to ensure zero pad peeling.

   - Scrub thoroughly with 99.9% pure Isopropyl Alcohol (IPA) and inspect under microscope for pad flatness and absence of solder bridges.

3. Reballing & Installation of New AW87339 IC:

   - Use a universal 0.4mm pitch BGA stencil with 183°C medium-temperature solder paste; heat evenly at 250°C until uniform spherical balls form.

   - Apply a micro-thin, transparent layer of tacky flux to the cleaned motherboard footprint.

   - Carefully align Pin 1 indicator dot on the chip surface with the motherboard silkscreen white dot.

   - Solder at 320°C with 20% airflow; the surface tension of the molten solder will automatically pull the lightweight chip into exact centered alignment. Confirm with a microscopic tweezer touch.

   - Allow the PCB to cool naturally for 2 minutes, clean flux residue with IPA, reinstall the board into the phone frame, and verify pristine, high-volume loudspeaker and in-call earpiece output.
