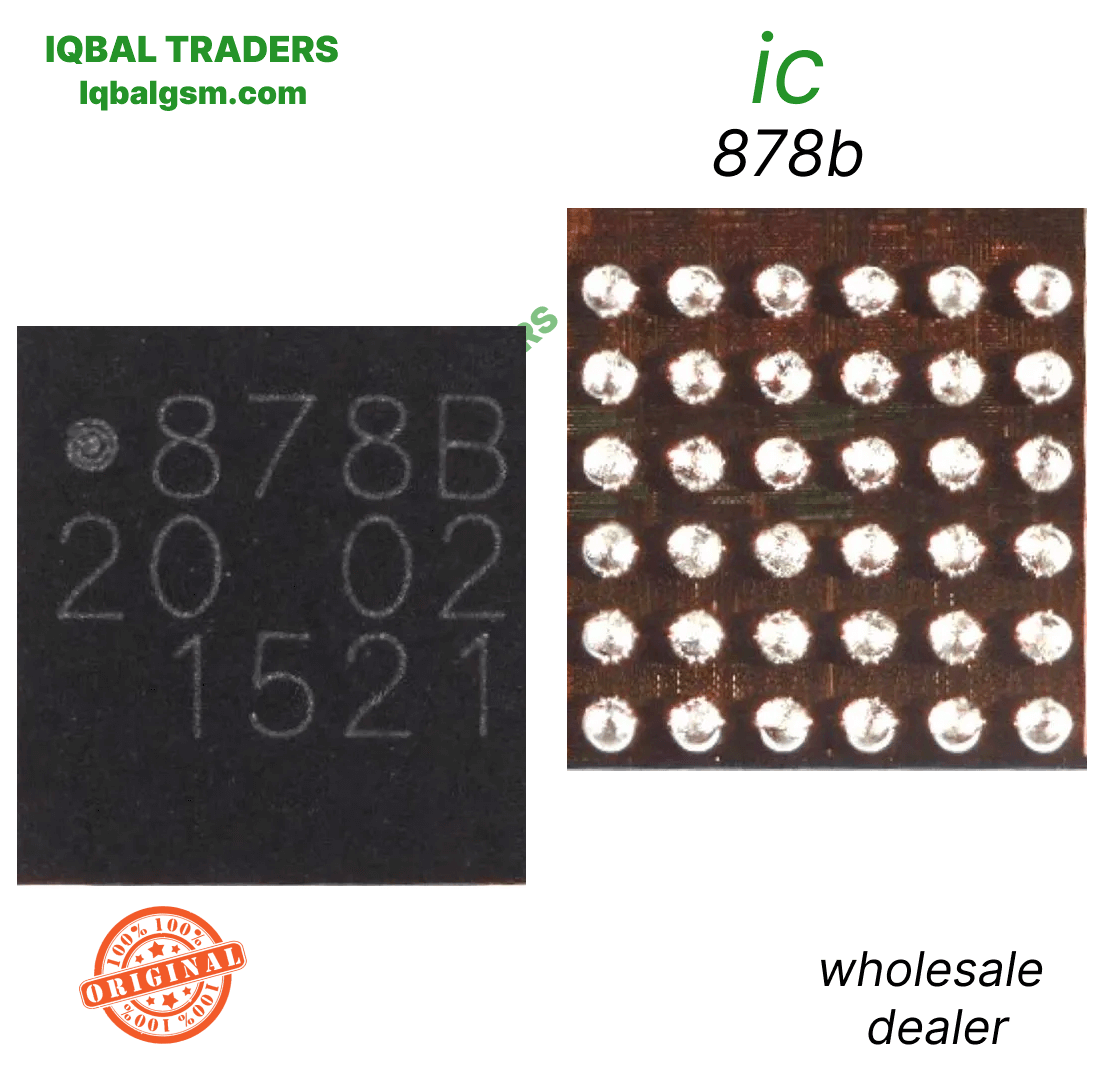

878B IC

--------------------------------------------------------------------------------

SECTION 1: INTERNAL ARCHITECTURE & CIRCUIT OPERATION

--------------------------------------------------------------------------------

1. Digital Audio & Control Interface:

   - SoundWire v1.1 / I2S Digital Bus: Transmits high-resolution digital audio data directly from the Application Processor / Baseband modem.

   - I2C Control Bus (SDA / SCL): Handles register configuration, digital gain control, temperature monitoring, and fault reporting.

   - PDM / Clock Lines: Synchronizes the internal Class-D modulator with the system master clock.

2. Adaptive Boost Converter Stage:

   - External Power Inductor (typically 1.0µH to 2.2µH): Connected between VBAT/VPH_PWR and the switching node (BST/LX pins).

   - High-Voltage Rail (VBST): Generates an adaptive boosted supply rail (up to ~10V) only when required by high audio volume transients, optimizing battery runtime during quiet listening.

   - Differential Output Stage (OUTP / OUTN): Bridges directly to the loudspeaker transducer via small EMI ferrite beads and decoupling filter capacitors.

--------------------------------------------------------------------------------

SECTION 2: COMMON HARDWARE FAULT MANIFESTATIONS

--------------------------------------------------------------------------------

1. Total Ringer / Speaker Failure (Silent Mode):

   - Loudspeaker produces no sound for incoming calls, alarms, or media playback, while Bluetooth audio and USB-C audio work normally.

   - Cause: Missing VBAT power supply, blown boost inductor, open-circuit OUTP/OUTN tracks, or damaged 878B silicon.

2. Heavy Sound Distortion / Scratchy Clipping:

   - Audio plays at a very low level or sounds crackled/muffled at higher volume sliders.

   - Cause: Defective internal boost converter causing rail sag, or corrupted speaker excursion protection registers.

3. System Freeze / Reboots on Audio Playback:

   - Phone crashes, soft-resets, or locks up immediately when playing media or receiving a phone call.

   - Cause: SoundWire / I2C bus hanging due to a cracked solder ball under the 878B IC, stalling the kernel audio driver.

4. Board-Level Battery Drain / VBAT Leakage:

   - Phone exhibits 50mA–300mA baseline current leakage when in sleep mode, or heats up noticeably near the bottom/middle RF shielding can.

   - Cause: Partially degraded internal switching FET inside the 878B shorting VBAT to ground.

--------------------------------------------------------------------------------

SECTION 3: BOARD-LEVEL TESTING & MULTIMETER DIAGNOSTICS

--------------------------------------------------------------------------------

1. Cold Testing (Diode Mode Readings in mV):

   - Set Multimeter to Diode Mode; place RED probe on ground (GND shield), probe peripheral test points/caps with BLACK probe:

     * VBAT / VDD Input Line: ~350 mV to 450 mV (0.000V indicates a direct dead short).

     * Boost Inductor Terminals: ~350 mV to 450 mV on both input and LX sides.

     * Speaker Output Lines (OUTP / OUTN): ~550 mV to 650 mV (both sides should show symmetrical diode values within 10–15 mV of each other).

     * I2C Bus Lines (SCL / SDA) or SoundWire: ~400 mV to 550 mV with pull-up behavior.

2. Hot Testing (Phone Powered On & Audio Track Playing):

   - Measure DC Voltages on surrounding passives while playing a test tone:

     * VBAT Line: Steady 3.8V – 4.2V DC.

     * Boost Output Capacitor: Should dynamically rise from ~4V up to 7V–10V during loud peaks. If it remains strictly at battery voltage without boosting during playback, the 878B internal DC-DC converter is dead or disabled.

     * Speaker Differential Pins: AC voltage present across terminals during active playback (typically 1.0V to 3.5V AC RMS).

--------------------------------------------------------------------------------

SECTION 4: SOLDERING, REBALLING & REWORK SPECIFICATIONS

--------------------------------------------------------------------------------

1. Safe Removal Procedure:

   - Apply polyimide (Kapton) tape and a layer of copper/aluminum heat-shielding foil over adjacent sensitive chips (especially nearby baseband transceivers or shielded PMIC zones).

   - Apply medium-viscosity tacky soldering flux (e.g., Amtech NC-559-V2-TF) around the 878B chip boundaries.

   - Hot Air Rework Station Settings: 330°C - 340°C, 25% - 30% airflow with a medium curved nozzle.

   - Heat in uniform concentric circles for 10-15 seconds. Once the 36 microscopic solder balls melt, lift the IC vertically using straight micro-tweezers.

2. Pad Preparation & PCB Cleaning:

   - Melt a small dot of leaded solder (Sn63/Pb37) across the motherboard pads to lower the melting threshold.

   - Clean smoothly with 0.8mm desoldering braid at 320°C using minimal mechanical pressure to protect delicate micro-pads from tearing.

   - Thoroughly scrub with 99.9% Isopropyl Alcohol (IPA) and inspect under microscope for pad flatness and solder mask integrity.

3. Reballing & Installation of Replacement 878B IC:

   - Use a dedicated 36-ball BGA stencil (0.12mm thickness, 0.4mm pitch) with 183°C medium-temperature solder paste.

   - Heat stencil evenly at 260°C until uniform solder spheres form across all 36 locations.

   - Coat the motherboard footprint with a micro-thin layer of tacky flux.

   - Align Pin 1 indicator dot with the board silkscreen orientation mark.

   - Solder at 320°C with 20% airflow; the surface tension will automatically pull the chip into exact alignment. Gently nudge with tweezers to verify self-centering.

   - Allow natural cooling for 2 minutes, clean with IPA, reconnect speaker assembly, and verify pristine, distortion-free loudspeaker and ringer output.
