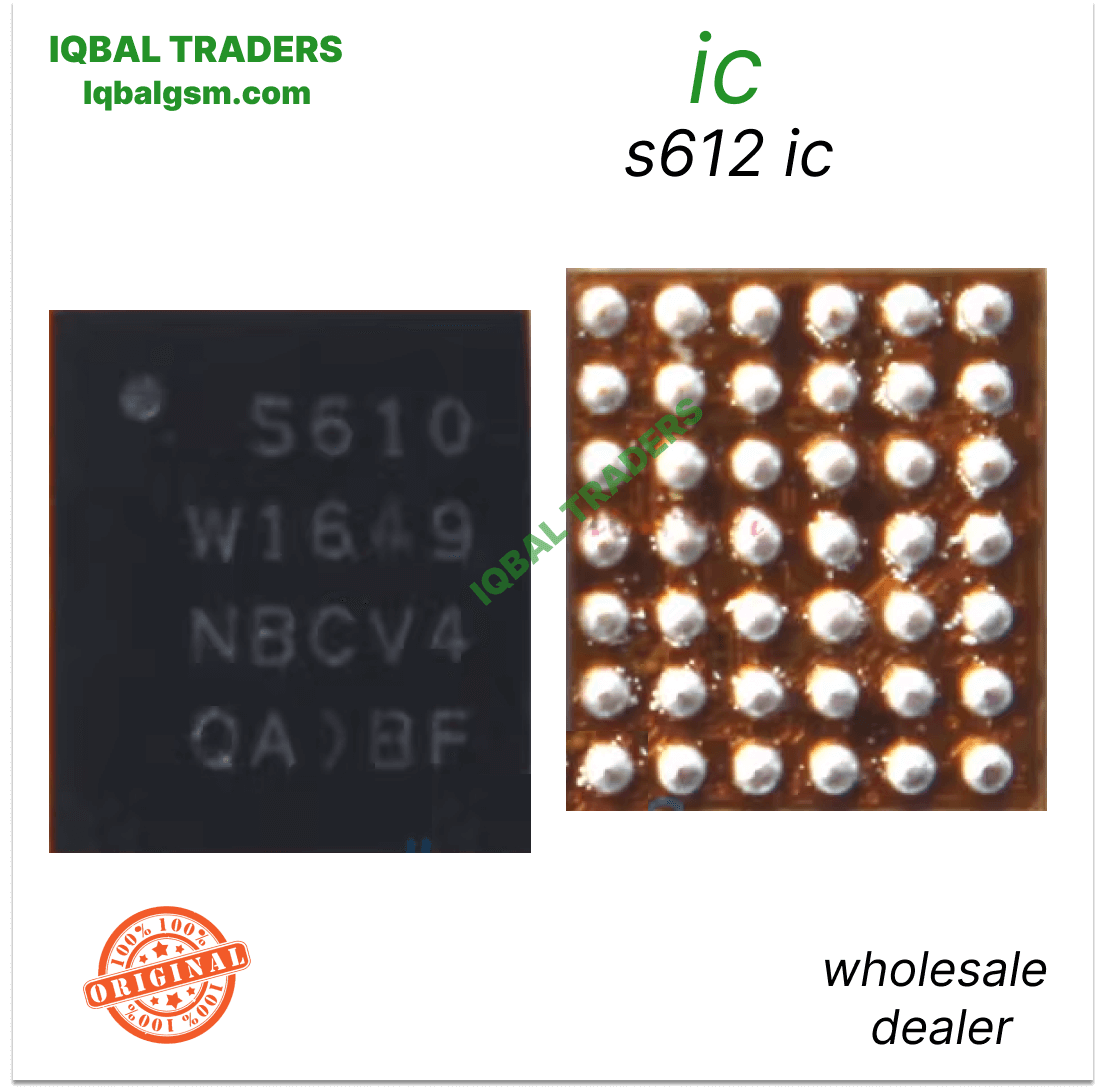

S612 IC

================================================================================

SAMSUNG S612 (1205-005860) HARDWARE & CHIP-LEVEL REPAIR GUIDE

================================================================================

--------------------------------------------------------------------------------

SECTION 1: FUNCTIONAL ARCHITECTURE & CIRCUIT ROLE

--------------------------------------------------------------------------------

- Architecture: Integrated Dual-Band WLAN + Bluetooth 5.0 Baseband/RF Transceiver.

- Frequency Bands:

  * 2.4 GHz ISM band (802.11 b/g/n) and 5.0 GHz UNII band (802.11 a/n/ac).

  * Bluetooth 5.0 Core specification with BLE (Bluetooth Low Energy) support.

- Power Supply Rails (Supplied from Main PMIC):

  * VDD_WIFI_1P8 (Digital I/O & Core Logic): 1.80V DC constant supply.

  * VDD_WIFI_3P3 / VBAT (Analog & Internal Power Amplifier rail): 3.30V - 3.80V DC.

  * VDD_WIFI_1P2 (Baseband/PLL Core): 1.20V DC.

- Reference Clock:

  * Driven by external 37.4 MHz or 38.4 MHz temperature-compensated crystal

    oscillator (TCXO) or buffered clock from the central PMIC.

- Host Interfaces:

  * High-speed SDIO 3.0 / PCIe bus for Wi-Fi data packets (CLK, CMD, DATA0-DATA3).

  * UART interface for Bluetooth HCI commands, and PCM/I2S lines for Bluetooth audio.

  * Hardware enable lines: WL_REG_ON (Wi-Fi Power Enable) and BT_REG_ON (Bluetooth Enable).

--------------------------------------------------------------------------------

SECTION 2: BOARD-LEVEL FAULT SYMPTOMS

--------------------------------------------------------------------------------

1. Wi-Fi / Bluetooth Toggle Greyed Out:

   - In Android settings, attempting to slide the Wi-Fi or Bluetooth switch turns

     it light blue or grey, but it automatically snaps back to "Off" after a few

     seconds because the SoC cannot communicate with S612 over the SDIO bus.

2. Wi-Fi Turns On but Cannot Find Networks (Weak Reception):

   - The Wi-Fi switch turns on, but the phone only discovers a router when placed

     directly next to the antenna (0 - 1 meter distance). Caused by cracked solder

     joints on the 2.4GHz/5GHz antenna RF pin or blown front-end LNA filter.

3. Bluetooth Audio Stuttering / Disconnecting:

   - Wireless headphones drop connection or stutter heavily when the phone is

     moved into a pocket due to degraded RF output power from S612.

4. Spontaneous Reboot / Boot-Loop on Samsung Logo:

   - Solder bridging or internal silicon breakdown pulls the shared 1.8V digital

     I/O bus to ground, causing kernel panic during peripheral initialization.

5. High Standby Current Drain & Motherboard Heating:

   - Partial internal diode breakdown causes continuous current leakage (100mA - 350mA)

     from the VDD_3P3 / VBAT line even when the phone is in sleep/airplane mode.

--------------------------------------------------------------------------------

SECTION 3: STEP-BY-STEP MULTIMETER TESTING & DIAGNOSTICS

--------------------------------------------------------------------------------

[A] Cold Testing (Diode Mode Readings - Red Probe on GND, Black Probe on Pin):

- VDD_WIFI_1P8 Filter Capacitor (near S612):

  * Normal Diode Value: 0.450V - 0.550V (450mV - 550mV).

  * If < 0.030V: Direct ground short on the 1.8V system I/O line.

- VDD_WIFI_3P3 Bypass Capacitor:

  * Normal Diode Value: 0.380V - 0.480V.

- SDIO Data Lines (SDIO_CMD, SDIO_CLK, SDIO_D0-D3):

  * Normal Diode Value: 0.420V - 0.520V (all data lines must match within ±15mV).

- Antenna Matching Filter (RF_OUT to antenna switch):

  * Normal Diode Value: 0.400V - 0.550V.

- Enable Lines (WL_REG_ON, BT_REG_ON):

  * Normal Diode Value: 0.500V - 0.650V.

[B] Hot Testing (Live Measurements with Phone Powered On & Wi-Fi Toggled On):

- Probe VDD_WIFI_1P8 Capacitor: Must measure solid 1.80V DC.

- Probe VDD_WIFI_3P3 Capacitor: Must measure 3.30V DC (generated by PMIC LDO).

- Probe WL_REG_ON Test Point: When user taps "Enable Wi-Fi" in settings, this line

  must jump from 0V to a steady 1.80V HIGH. If WL_REG_ON stays 0V, the fault lies

  in the Application Processor software/firmware rather than the S612 IC.

- Verify Reference Clock: Check clock input pin with an oscilloscope; must display

  clean 37.4 MHz / 38.4 MHz sine wave.

[C] Rosin Smoke / Thermal Imaging Short Isolation:

- If VDD_3P3 or 1.8V line is shorted, apply rosin smoke over S612 and surrounding

  filtering capacitors.

- Inject 1.8V (current limited to 1.5A) on the 1.8V rail or 3.3V on the analog rail.

- Immediate localized melting across the S612 package confirms internal silicon

  junction destruction requiring chip replacement.

--------------------------------------------------------------------------------

SECTION 4: SOLDERING, REBALLING & REWORK SPECIFICATIONS

--------------------------------------------------------------------------------

- Component Fragility:

  * S612 is a miniature BGA component with bare silicon edges. It is highly

    vulnerable to thermal warping and PCB pad tearing if removed prematurely.

- Nearby Component Protection:

  * S612 is situated close to RF filters, antenna switches, and intermediate

    frequency ICs. Shield adjacent connectors and shielding walls with double-layer

    thermal Kapton tape and copper heat sinks.

- Desoldering Guidelines:

  * Hot Air Station Temperature: 335°C - 345°C.

  * Airflow Rate: 35% - 40% using a 4mm - 5mm precision nozzle.

  * Apply a small amount of premium tacky flux (Amtech NC-559-V2 or Kingbo).

  * Direct hot air vertically in small circular sweeps for 12 - 18 seconds.

    Lift the chip gently with fine-tipped tweezers as soon as all solder balls

    reach liquid phase. Never pry or force the chip upward.

- Motherboard Pad Cleaning:

  * Apply a tiny bead of leaded solder (Sn63/Pb37) with a mini-chisel soldering iron

    tip (320°C) to blend with high-temp lead-free factory solder.

  * Use high-density copper desoldering braid to level all motherboard pads mirror-flat.

  * Clean thoroughly with 99.9% Isopropyl Alcohol (IPA) and inspect under microscope.

- Reballing Specifications:

  * Stencil: Dedicated Samsung S612 / Universal Wi-Fi BGA stencil (0.35mm - 0.40mm pitch).

  * Solder Paste: Sn63/Pb37 (melting point 183°C, Type 4 / Type 5 ultra-fine powder).

  * Spread dried solder paste evenly into the apertures.

  * Reflow using hot air gun at 280°C - 290°C with low airflow (20%) to form

    uniform, spherical solder balls.

- Installation & Final Reflow:

  * Align the Pin 1 orientation index dot with the silkscreen triangle on the PCB.

  * Apply a micro-thin layer of tacky flux.

  * Solder at 335°C - 340°C with 35% airflow.

  * Surface tension will pull the chip into exact alignment. Give a microscopic

    touch with tweezers to verify molten ball elasticity.

  * Allow the board to cool naturally to room temperature before testing Wi-Fi range.

================================================================================
