           SG MICRO SGM41512 SWITCH-MODE CHARGING & POWER PATH IC REWORK GUIDE

====================================================================================================

1. FUNCTIONAL ARCHITECTURE & CIRCUIT ROLE:

----------------------------------------------------------------------------------------------------

- Synchronous Step-Down Buck Switching Charger:

  * Features integrated low-RDS(on) internal power MOSFETs: input blocking FET (Q1), high-side buck FET (Q2),

    low-side synchronous rectifier (Q3), and battery pass-FET (BATFET Q4).

  * Operates at 1.5MHz switching frequency to achieve up to 92% efficiency at 3A charge rates.

- Dynamic NVDC Power Path Management:

  * Manages the system power bus (VSYS) separately from the battery terminal (VBAT).

  * If the battery is deeply discharged (0V) or removed, the IC regulates VSYS at a minimum system voltage

    (~3.5V to 3.6V), allowing the phone processor to boot up instantly upon plugging in a 5V charger.

  * Supplements system power from the battery when peak CPU load exceeds the charger input capability.

- USB OTG Boost Converter:

  * Operates in reverse boost mode: converts battery voltage (3.0V–4.4V) into a stable 5.15V DC output on

    the VBUS rail (up to 1.2A) to power external USB drives, mouse, or card readers.

- Comprehensive Safety & Protection Suite:

  * Input overvoltage protection (OVP up to 14V), battery overvoltage protection (BATOVP), thermal regulation,

    safety charge timer, and JEITA compliant battery temperature monitoring via NTC thermistor (TS pin).

- Host Communication (I2C Bus):

  * Digital telemetry bus (SCL / SDA) allows the application processor to program charge current (up to 3A),

    input current limit (100mA to 3.25A), and read battery charging/fault status flags.

2. BOARD-LEVEL FAULT SYMPTOMS:

----------------------------------------------------------------------------------------------------

- Phone Dead / Zero Current Draw (0.000A):

  * Connecting to DC bench power supply and pressing the power button yields 0.000A or stops at 0.01A–0.02A

    because SGM41512 fails to generate the vital VSYS system rail.

- Fake Charging (Charging Logo Shows, But Battery Drains or Freezes):

  * The screen displays the charging lightning bolt icon, but battery percentage drops or never increases.

    Caused by blown internal high-side buck switching FET (Q2) or defective external bootstrap capacitor.

- Complete No-Charging Response (0.000A Draw on USB Meter):

  * 5.0V is reaching the board from the Type-C port, but the phone draws 0.000A on a USB safety tester

    (internal input reverse-blocking FET Q1 burned open).

- Primary Short to Ground on VBAT / VSYS:

  * The DC power supply trips or beeps instantly upon connecting battery terminals due to shorted buck FETs

    inside SGM41512.

- Temperature Warning Error:

  * Phone displays "Charging paused: Battery temperature too high / low" due to damaged TS sensing pin

    circuitry inside SGM41512.

- OTG Accessories Not Recognized:

  * Reverse boost mode fails to produce 5.15V on VBUS when an OTG adapter is inserted.

- Severe Motherboard Overheating:

  * SGM41512 becomes scalding hot within 5 seconds of connecting the charger or battery.

3. STEP-BY-STEP MULTIMETER TESTING & DIAGNOSTICS:

----------------------------------------------------------------------------------------------------

A. Cold Testing (Diode Mode Check - Battery & Charger Disconnected):

   1. Set digital multimeter to Diode Mode. Place the RED probe on ground (metal shield frame) and probe

      surrounding components with the BLACK probe:

      - VBUS Input Filter Capacitor: Normal reading is ~500mV to 650mV. (0.000V indicates blown input OVP

        or shorted Q1 FET).

      - Switching Buck Inductor (LX Node): Measure both sides of the large SMD inductor; normal reading

        is ~350mV to 460mV.

      - VSYS Main Output Capacitors: Normal reading is ~380mV to 480mV. (0.000V indicates a dead short).

      - VBAT Battery Connection Line: Normal reading is ~400mV to 500mV.

      - Bootstrap Capacitor (BTST to SW Node): Measure directly ACROSS both terminals of the tiny 0402

        capacitor (typically 47nF) located beside SGM41512. It must show open/infinite reading; if it reads

        0.000V across terminals, the bootstrap cap is shorted and must be replaced.

      - I2C Bus Lines (SCL / SDA): Normal readings are ~450mV to 580mV on both lines (must match within 10mV).

   2. Short-Circuit Verification:

      - If VSYS reads 0.000V, apply rosin smoke across SGM41512 and inject 3.7V DC (limited to 1.5A) into

        the VSYS rail. If SGM41512 melts the rosin first, the IC is internally shorted.

B. Hot Testing (Operating Voltage Checks with 5V Charger Connected):

   1. Connect a 5.0V USB charger via a USB power meter:

      - Check VBUS Input Capacitor: Must measure steady 5.0V DC.

      - Check PMID Capacitor: Must measure steady 5.0V DC (confirms Q1 FET is conducting).

      - Check Switching Inductor: Must output pulsating DC stepping down to ~3.6V–4.35V to charge the battery.

      - Check REGN Output Pin: The internal LDO capacitor must measure steady 4.6V–4.8V DC. If REGN is 0V

        with 5V input present, SGM41512 is dead internally.

4. SOLDERING, REBALLING & REWORK SPECIFICATIONS:

----------------------------------------------------------------------------------------------------

- Package Architecture:

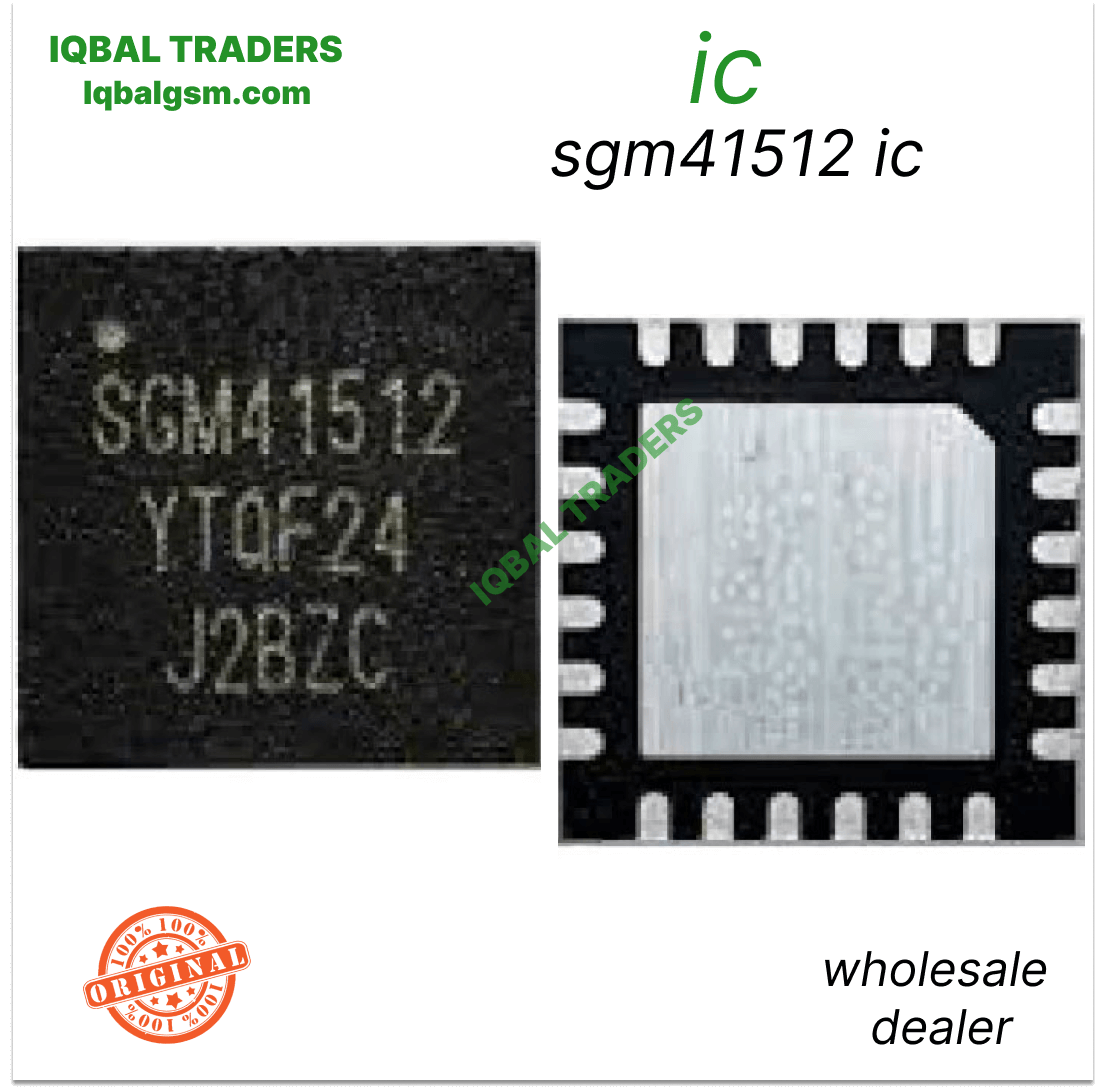

  * SGM41512 is housed in a 24-pin TQFN (4mm x 4mm) package with peripheral leads and an exposed center

    thermal ground pad (ePAD).

- Thermal Shielding & Protection:

  * Protect adjacent plastic connectors (FPC display, camera sockets) and CPU/eMMC using dual-layer Kapton

    tape topped with aluminum heat-reflective foil.

  * Apply a small amount of non-corrosive tacky flux (NC-559 or Kingbo) along the chip edges.

- Desoldering Parameters:

  * Hot air station settings: Temperature 330°C – 345°C, Airflow 30%–35%.

  * Heat circularly for 20–25 seconds to melt the large center ground pad evenly.

  * Gently test the chip corner with micro-tweezers; as soon as it floats freely, lift vertically without

    disturbing adjacent miniature SMD passives.

- Motherboard Pad Cleanup:

  * Apply 183°C leaded solder wire (Sn63/Pb37) to the 24 pads and center ground with a soldering iron at 290°C.

  * Use copper desoldering wick to flatten the center thermal pad completely smooth.

  * Clean thoroughly with 99% pure Isopropyl Alcohol (IPA); verify under a microscope that no copper pads

    are torn or bridged.

- IC Preparation & Stencil:

  * If installing a new IC, tin the perimeter pads lightly with leaded solder paste.

  * If reballing, use a universal 0.4mm pitch QFN-24 stencil or dedicated SGM4151x stencil.

  * Keep solder on the center thermal pad minimal to prevent the IC from floating too high during reflow.

- Installation & Alignment:

  * Apply an ultra-thin film of tacky flux across the motherboard footprint.

  * Align Pin 1 (circular indentation on IC top) with the silkscreen index dot on the PCB.

  * Reflow using hot air at 310°C – 325°C with 20% airflow. Watch the IC snap into center alignment via

    molten solder surface tension.

  * Give a gentle microscopic nudge; it should spring back to center immediately.

  * Allow the motherboard to cool down naturally for 3 minutes before testing charging performance.

====================================================================================================
