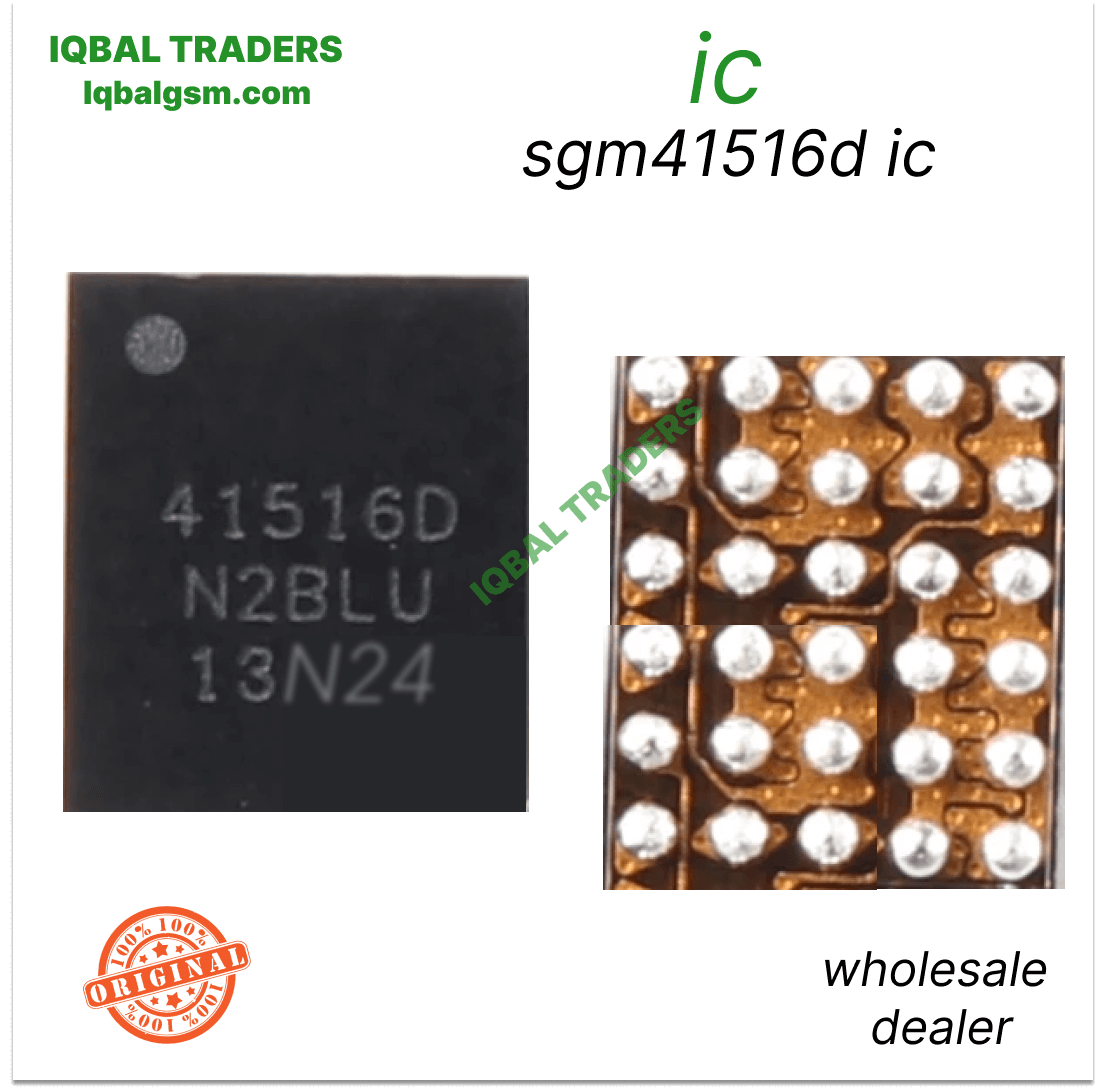

           SGMICRO SGM41516D 3.78A FAST CHARGER IC DETAILED REWORK GUIDE

====================================================================================================

1. FUNCTIONAL ARCHITECTURE & CIRCUIT ROLE:

----------------------------------------------------------------------------------------------------

- High-Voltage Synchronous Buck Charging:

  * Optimized for 9V and 12V high-voltage fast charging adapters (QC/PD) as well as standard 5V USB inputs.

  * Operates at 1.5MHz switching frequency, converting incoming power to high-efficiency charging current

    (up to 3.78A) with 95.5% peak efficiency at 1A from 5V and 92.5% at 2A from 9V.

- Ultra-Low Resistance NVDC Power Path:

  * Decouples the main system bus (VSYS / VPH_PWR) from the battery line using an ultra-low 11mΩ internal

    BATFET switch. When the battery is drained to 0V, the device turns on instantly without waiting for

    the battery to pre-charge.

- Monolithic Four-MOSFET Integration:

  * Fully integrates RBFET (reverse blocking), HSFET (buck high-side), LSFET (buck low-side), and BATFET

    inside a microscopic 30-ball WLCSP package.

- USB-OTG Reverse Boost:

  * In OTG mode, SGM41516D reverses operation to boost battery power up to 5.0V DC (up to 1.2A output)

    out of the USB port for external USB peripherals, with built-in hiccup mode short-circuit protection.

2. BOARD-LEVEL FAULT SYMPTOMS (خرابی کی نشانیاں):

----------------------------------------------------------------------------------------------------

- Zero Ampere Draw / No Charging Response:

  * Inserting Type-C cable draws 0.000A on the USB digital power meter; phone shows no charging icon.

- Fake Charging (فیک چارجنگ):

  * Charging symbol appears on the display, but battery percentage stays stagnant or drains (draws 0.05A–0.12A

    on USB doctor meter).

- Slow Charging (سلو چارجنگ):

  * Current draw remains permanently throttled at 0.40A–0.45A because the IC fails to negotiate high-voltage

    9V fast charging or the external buck coil is degraded.

- Dead Phone / VPH_PWR Short to Ground:

  * Internal high-side buck MOSFET breakdown creates a direct short from the main system line to ground,

    causing DC bench power supplies to trigger short-circuit protection immediately (0.000V in diode mode).

- Immediate Shutdown When Charger is Removed:

  * Phone operates normally while plugged into the charger, but cuts off instantly the moment the cable

    is unplugged (blown internal 11mΩ BATFET unable to supply current from battery to motherboard).

- Severe Component Overheating:

  * SGM41516D gets scalding hot immediately upon inserting the charging cable.

3. STEP-BY-STEP MULTIMETER TESTING & DIAGNOSTICS:

----------------------------------------------------------------------------------------------------

A. Cold Testing (Diode Mode Check - Battery & Charger Disconnected):

   1. Place Multimeter in Diode Mode. Connect RED probe to PCB Ground (Shielding frame), test with

      BLACK probe around SGM41516D:

      - VBUS Input Filter Capacitors: Normal ~520mV – 660mV (0.000V = dead short on Type-C 5V/9V input).

      - PMID Capacitors (Internal High-Side Rail): Normal ~480mV – 620mV.

      - SW (Switch Node) / Output Inductor: Normal ~340mV – 460mV.

      - VSYS / VPH_PWR Output Filter Capacitors: Normal ~350mV – 480mV.

      - VBAT Battery Connection Terminal: Normal ~380mV – 500mV.

      - I2C Communication Lines (SDA / SCL): Normal ~450mV – 650mV.

   2. Short-Circuit Verification:

      - If VBUS or VSYS reads 0.000V, inject 3.8V DC (limited to 1.5A). Observe with thermal camera or

        rosin flux: if SGM41516D illuminates white-hot, remove the chip.

B. Hot Testing (USB Charger Connected):

   1. Plug in verified 5V/9V Type-C charger:

      - Check VBUS capacitor: Must measure steady 5.0V or 9.0V DC.

      - Check PMID capacitor: Must measure 5.0V or 9.0V DC. If VBUS has voltage but PMID has 0V, internal

        RBFET is blown.

      - Check switching coil output: Must measure stable system voltage (3.6V to 4.35V DC).

      - Check VBAT battery connector: Must output active charging voltage. If VSYS is 4.0V but VBAT pin

        is 0V, BATFET inside SGM41516D is open.

4. SOLDERING, REBALLING & REWORK SPECIFICATIONS:

----------------------------------------------------------------------------------------------------

- Micro WLCSP-30 BGA Architecture:

  * SGM41516D is an ultra-compact wafer-level BGA chip (2.0mm x 2.4mm) with 30 micro-balls on a 0.4mm pitch.

    Excessive heat or mechanical pressure can easily chip its glass corners.

- IC Desoldering:

  * Shield adjacent plastic connectors (FPC sockets, battery clips) with Kapton or aluminum heat tape.

  * Apply high-grade, non-corrosive RMA tacky flux around SGM41516D.

  * Hot air rework parameters: Temperature 330°C – 345°C, airflow 30% with a fine-tip nozzle.

  * Circle the heat evenly over the chip for 15–20 seconds. Touch gently with precision tweezers; once the

    solder balls liquefy completely, lift straight up without dragging across PCB pads.

- Motherboard Pad Cleaning:

  * Apply leaded solder paste (Sn63/Pb37, 183°C) to dilute high-melt unleaded factory alloy.

  * Flatten motherboard micro-pads using fine copper desoldering braid and a micro-tip soldering iron

    at 280°C – 290°C.

  * Clean thoroughly with 99% pure Isopropyl Alcohol (IPA); inspect under a microscope to confirm no

    bridging or missing traces.

- Reballing Procedure:

  * Use a dedicated SGM41516 / WLCSP-30 stencil (0.12mm thickness, 0.4mm pitch).

  * Scrape 183°C fine-grain leaded solder paste smoothly into all apertures.

  * Heat with hot air set to 280°C with low airflow (15%–20%) until bright, uniform solder spheres form.

- Placement & Final Reflow:

  * Spread a microscopic film of tacky flux on PCB footprint.

  * Align Pin 1 index dot precisely with the motherboard silkscreen corner marker.

  * Reflow at 305°C – 315°C with 30% airflow; the chip will automatically pull into center alignment via

    molten solder surface tension.

  * Allow motherboard to cool naturally for 3–5 minutes before connecting battery and testing charging current.

====================================================================================================
