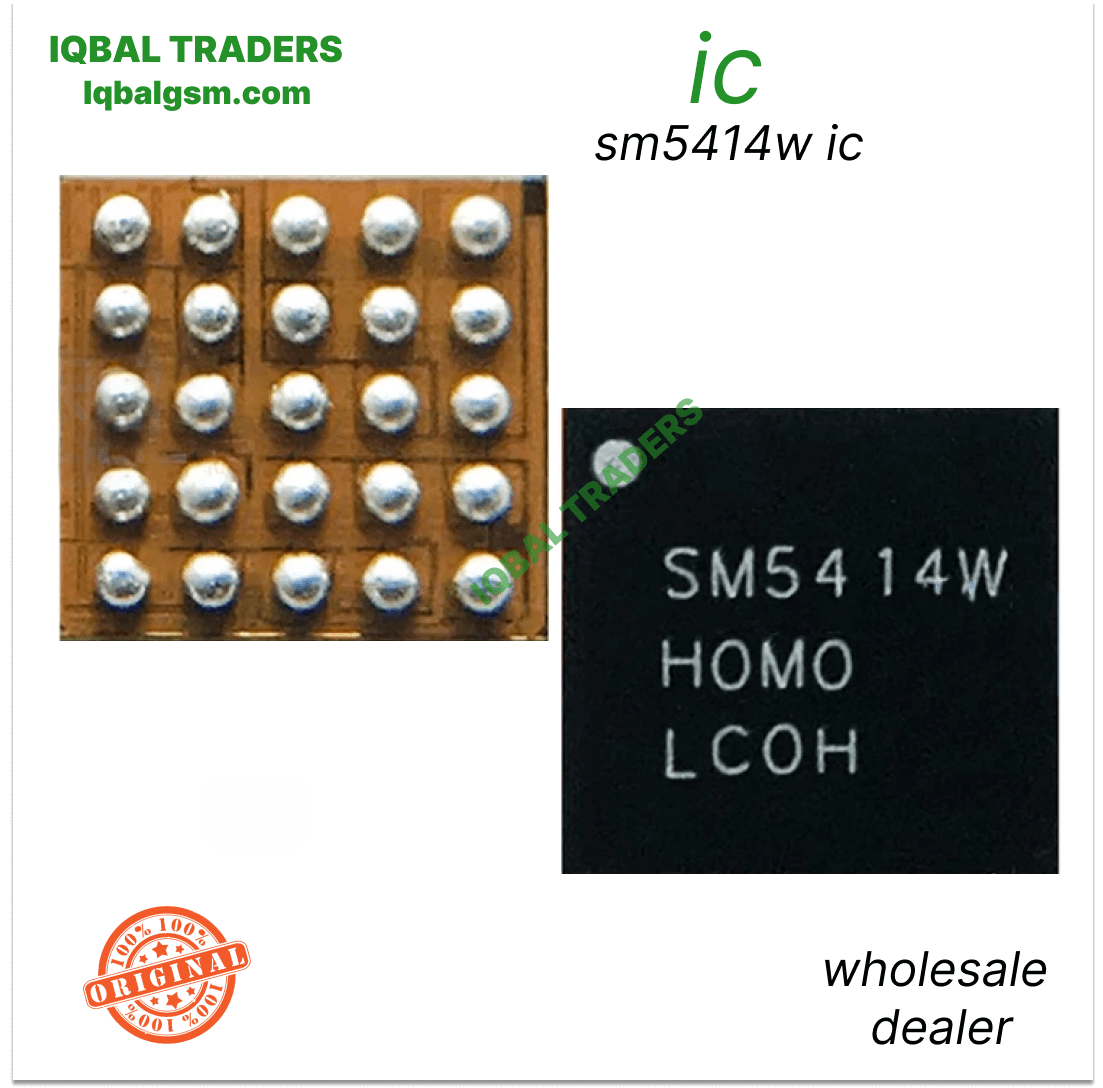

SM5414W IC

====================================================================================================

           SILICON MITUS SM5414W SWITCHING CHARGER IC REWORK & DIAGNOSTIC GUIDE

====================================================================================================

1. FUNCTIONAL ARCHITECTURE & CIRCUIT ROLE:

----------------------------------------------------------------------------------------------------

- Synchronous Step-Down Buck Switching Battery Charger:

  * Receives 5.0V DC from the USB port (VBUS) and efficiently steps it down to battery charging voltage

    (3.7V to 4.4V) via an external heavy-current power switching inductor (LX coil).

  * Automatically regulates Constant Current (CC) fast charge and Constant Voltage (CV) termination phases.

- Narrow Voltage DC (NVDC) Dynamic Power Path Management:

  * Distributes system power (VSYS) directly to the main PMIC and processor while charging the battery.

  * Allows a phone with a completely flat (0V) or dead battery to boot up immediately when plugged into a charger.

  * Dynamically throttles charge current if system power demands spike, preventing input source collapse.

- USB Charger Type Detection (BC1.2 Compliance):

  * Senses D+/D- lines to determine charger capability (Standard Downstream Port 500mA vs Dedicated Charger 2.0A+).

  * Features integrated input Over-Voltage Protection (OVP) clamping transient voltage spikes up to 14V+.

- Safety & Telemetry Controls:

  * Interfaces with the application processor (MediaTek / Qualcomm) over I2C to communicate battery temperature

    (NTC thermistor), charge cycle termination, and error flags.

2. BOARD-LEVEL FAULT SYMPTOMS:

----------------------------------------------------------------------------------------------------

- Completely Dead Motherboard (0.000A Current Draw):

  * Motherboard draws 0.000A or a brief 0.01A pulse on DC power supply because SM5414W fails to generate

    the essential VSYS system power rail.

- Fake Charging (Charging Animation Shows, But Battery Percentage Drops or Freezes):

  * The screen displays the charging lightning bolt icon, but the battery never gains percentage. Caused by

    blown high-side switching FET inside SM5414W or a defective external bootstrap capacitor.

- No Charging Response (0.000A Draw on USB Safety Tester):

  * 5.0V is present at the charging port, but the phone draws 0.000A on a USB meter and the screen shows

    no charging reaction (internal input pass-FET burned open).

- Primary Short Circuit to Ground on VBAT / VSYS:

  * Internal FET breakdown shorts the main battery power rail directly to ground (0.000V in diode mode),

    causing the bench power supply to trip/beep immediately upon connecting battery terminals.

- Charging Restart Loop:

  * Inserting the charger displays the empty battery circle, the screen flashes black, and the phone resets

    repeatedly in an endless loop.

- Severe Motherboard Overheating:

  * SM5414W becomes scalding hot to the touch within 5 seconds of inserting the charging cable.

3. STEP-BY-STEP MULTIMETER TESTING & DIAGNOSTICS:

----------------------------------------------------------------------------------------------------

A. Cold Testing (Diode Mode Check - Battery & Charger Disconnected):

   1. Set digital multimeter to Diode Mode. Place RED probe on ground (metal shield frame) and probe

      surrounding components with the BLACK probe:

      - VBUS Input Filter Capacitor (Near IC input pins): Normal reading is ~500mV to 650mV. (0.000V indicates

        a blown OVP diode or shorted SM5414W input).

      - Switching Buck Inductor (LX Node): Measure both sides of the large coil; normal reading is ~350mV to 460mV.

      - VSYS / VBAT Filter Capacitors: Normal reading is ~380mV to 480mV. (0.000V indicates a dead short).

      - Bootstrap Capacitor (BOOT to SW Node): Measure directly ACROSS both terminals of the tiny SMD

        capacitor located beside SM5414W. It must NOT read 0.000V. If shorted, replace the capacitor.

      - I2C Bus Lines (SCL / SDA): Normal readings are ~450mV to 580mV on both lines (must match within 10mV).

   2. Short-Circuit Rosin Test:

      - If VSYS reads 0.000V, coat SM5414W with rosin smoke. Inject 3.7V DC (limited to 1.5A) into the VSYS line.

        If SM5414W melts the rosin immediately, the IC is internally shorted and must be replaced.

B. Hot Testing (Operating Voltage Checks with 5V USB Charger Connected):

   1. Connect a 5.0V USB charger via a USB power tester:

      - Check VBUS Input Capacitor: Must measure steady 5.0V DC.

      - Check Switching Inductor: Must output pulsating DC stepping down to ~3.8V–4.35V to charge the battery.

      - If 5V enters SM5414W but 0V appears on the switching inductor, and the phone draws 0.00A on the USB meter,

        SM5414W is dead internally.

4. SOLDERING, REBALLING & REWORK SPECIFICATIONS:

----------------------------------------------------------------------------------------------------

- BGA Package Handling & Location:

  * SM5414W is a fine-pitch WLCSP / BGA chip located under the main motherboard shielding frame near the CPU.

- Thermal Shielding & Protection:

  * Shield surrounding plastic connectors (display FPC, battery socket) and CPU/eMMC using double-layer

    Kapton tape covered with aluminum heat-deflector foil.

  * Apply a small amount of non-corrosive RMA / NC-559 tacky flux around the perimeter of SM5414W.

- Desoldering Parameters:

  * Hot air rework parameters: Temperature 320°C – 335°C, Airflow 25%–30%.

  * Apply heat evenly in circular motions for 18–22 seconds. Touch the corner gently with micro-tweezers;

    as soon as it floats freely on molten solder, lift it vertically without disturbing adjacent SMD components.

- Motherboard Pad Cleaning:

  * Apply 183°C leaded solder wire (Sn63/Pb37) to the motherboard pads using a soldering iron at 280°C to dilute

    the high-temperature factory lead-free solder.

  * Clean all pads completely flat and smooth using quality copper desoldering braid and flux.

  * Clean thoroughly with 99% pure Isopropyl Alcohol (IPA); inspect under a microscope to confirm no bridged

    or lifted copper pads.

- Reballing Procedure:

  * Use a dedicated SM5414 stencil or high-precision universal 0.35mm / 0.4mm BGA stencil.

  * Spread 183°C fine-grain leaded solder paste evenly into the stencil apertures.

  * Reflow using hot air at 280°C and low airflow (15%) until bright spherical solder balls form across all pads.

- Installation:

  * Apply an ultra-thin film of tacky flux over the cleaned motherboard pad array.

  * Align the Pin 1 orientation index dot on SM5414W precisely with the silkscreen corner mark on the PCB.

  * Reflow using hot air at 305°C – 315°C with 20% airflow. The chip will automatically settle into center

    alignment via molten solder surface tension.

  * Allow the motherboard to cool down naturally for 3 minutes before testing charging current and booting.

====================================================================================================
