SM5502 IC

====================================================================================================

           SILICON MITUS SM5502 MUIC & USB CHARGING IC HARDWARE REWORK GUIDE

====================================================================================================

1. FUNCTIONAL ARCHITECTURE & CIRCUIT ROLE:

----------------------------------------------------------------------------------------------------

- Micro-USB Interface Controller (MUIC) Multiplexer:

  * Connects directly to the Micro-USB port's D+, D-, and ID pins.

  * Internally routes signals dynamically to different motherboard blocks:

    1. USB Mode: Routes D+/D- directly to the application processor's USB 2.0 PHY.

    2. UART / JTAG Service Mode: Routes D+/D- to the processor's serial UART console for factory flashing

       (Odin download mode / diagnostic jig boxes).

    3. OTG Host Mode: Detects grounded or low-resistance ID pin and switches VBUS to output 5V power to accessories.

- Intelligent USB Charger Detection (BC1.2 Compliance):

  * Analyzes voltage dividers and handshake resistances on D+/D- lines to determine the power source type:

    - Standard Downstream Port (SDP - PC USB 500mA).

    - Charging Downstream Port (CDP - 1.5A max).

    - Dedicated Charging Port (DCP - Wall Adapter 1.0A–2.0A).

- VBUS Power Path & Over-Voltage Protection (OVP) Switch:

  * Features an integrated low-resistance power MOSFET between VBUS_IN (from charging port) and VBUS_OUT

    (to the primary PMIC / PM8916 / charger IC).

  * Automatically isolates and clamps the circuit if input voltage surges above safe operating limits (>5.8V).

- Digital Host Telemetry (I2C Bus):

  * Operates via the Linux/Android kernel driver (extcon-sm5502) over an I2C communication bus, sending interrupts

    (INTB) to the CPU immediately upon cable insertion or removal.

2. BOARD-LEVEL FAULT SYMPTOMS:

----------------------------------------------------------------------------------------------------

- Completely Dead Charging (Zero Amperage Draw / No Logo):

  * Connecting the charger yields 0.000A draw on a USB meter. The phone shows no charging icon, no LED, and

    no response because SM5502's internal power path switch is open or blown.

- Fake Charging (Charging Animation Shows, But Battery Drains):

  * Lightning bolt charging animation appears on screen, but battery percentage does not rise or slowly drains

    because SM5502 detects the charger over D+/D- but fails to close its high-current VBUS power pass-FET.

- Computer Connection Not Recognized (Odin / MTP / ADB Dead):

  * The phone charges from a PC or laptop, but the computer shows "USB Device Not Recognized" or no pop-up.

    Caused by internal electrostatic discharge (ESD) breakdown in the D+/D- analogue multiplexer of SM5502.

- False "USB Connected" or Battery Draining in Standby:

  * Phone displays "USB Connected" notification even when no cable is inserted, or refuses to go into deep sleep,

    causing a steady 50mA to 150mA parasitic battery drain (caused by internal leakage on the USB ID / ADC pin).

- Motherboard Primary Short to Ground:

  * If the internal VBUS input protection diode or switching transistor shorts to ground, connecting the charger

    causes the wall adapter to trip / shut down immediately.

3. STEP-BY-STEP MULTIMETER TESTING & DIAGNOSTICS:

----------------------------------------------------------------------------------------------------

A. Cold Testing (Diode Mode Check - Battery & Charger Disconnected):

   1. Set digital multimeter to Diode Mode. Place RED probe on ground (metal shield / PCB ground) and probe

      surrounding components with the BLACK probe:

      - VBUS Input Filter Capacitor (Directly from USB port): Normal reading is ~500mV to 650mV (0.000V indicates

        a dead short in SM5502 or its input filter capacitor).

      - VBUS Output Capacitor (Leading to PMIC/Battery Charger): Normal reading is ~450mV to 550mV.

      - USB Data Lines (D+ and D-): Probe the test points or choke filters near the USB port. Normal readings

        are ~600mV to 750mV. Both D+ and D- must be identical within 10mV–15mV. If one line reads 0.000V or

        OL (open line), SM5502 is damaged.

      - USB ID Pin: Normal reading is ~650mV to 800mV.

      - I2C Bus Lines (SCL / SDA): Normal readings are ~450mV to 580mV on both lines.

   2. Short-Circuit Verification:

      - If VBUS reads 0.000V, apply rosin smoke over SM5502 and inject 5.0V DC (limited to 1.0A) onto the VBUS pin.

        If SM5502 melts the rosin instantly, it is shorted and must be removed.

B. Hot Testing (Operating Voltage Checks with 5V Charger Connected):

   1. Plug in a standard 5V Micro-USB charger:

      - Check VBUS Input: Measure 5.0V DC at the input capacitor beside SM5502.

      - Check VBUS Output: Measure the output capacitor of SM5502. If 5.0V is present at the input but 0V is

        present at the output, and enable lines are active, SM5502 is blown internally and must be replaced.

4. SOLDERING, REBALLING & REWORK SPECIFICATIONS:

----------------------------------------------------------------------------------------------------

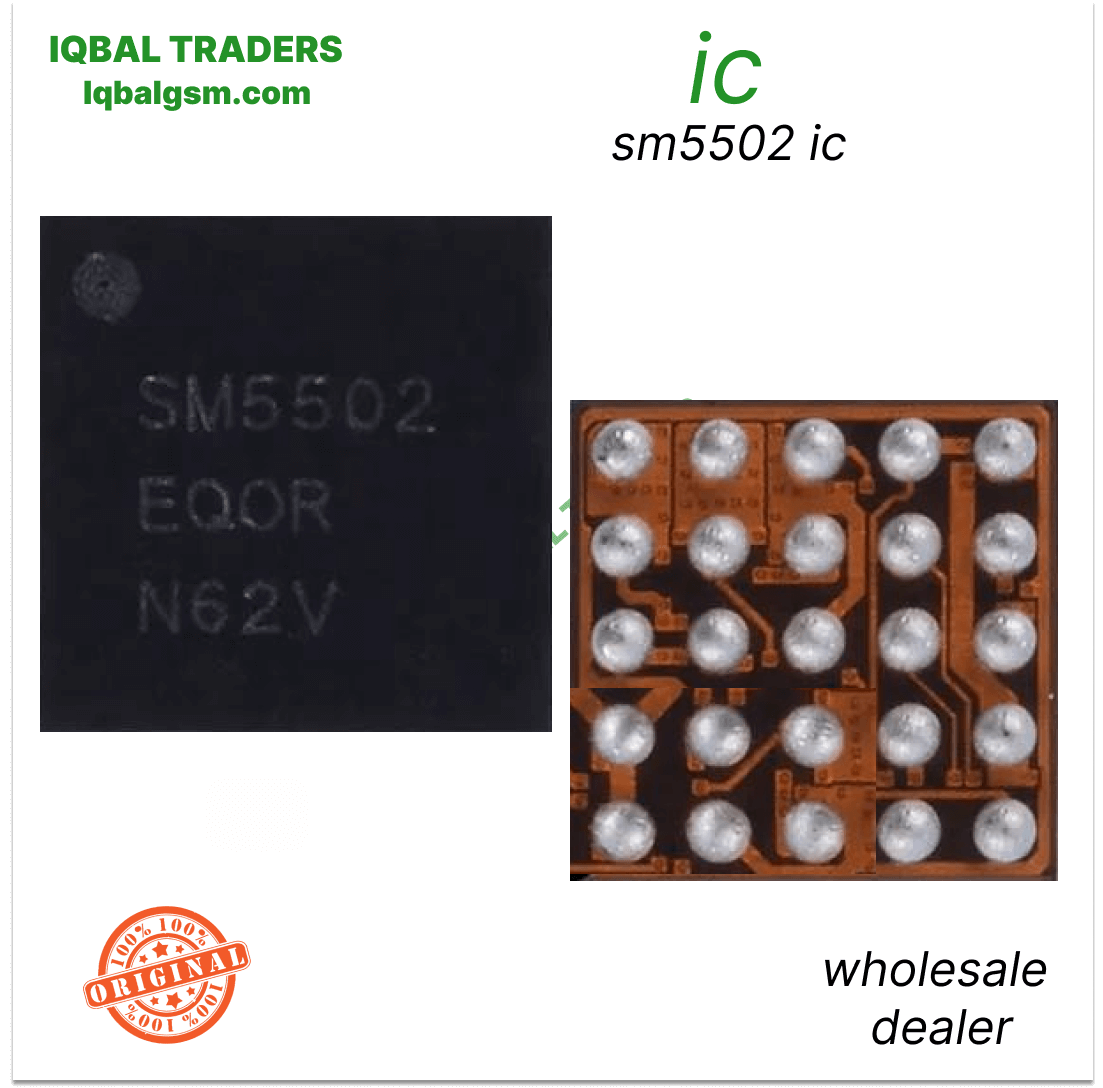

- BGA-25 Miniature Package:

  * SM5502 is a compact 25-ball (5x5 matrix) BGA chip. Since it handles external USB signals, it is often

    damaged by static discharge or cheap faulty chargers.

- Desoldering & Thermal Protection:

  * Shield nearby plastic components (SIM slot, SD card tray, battery connector) with thermal Kapton and

    aluminum tape.

  * Apply a small amount of quality tacky flux (NC-559 / RMA) around the edges of the chip.

  * Hot air rework parameters: Temperature 320°C – 335°C, Airflow 25%–30%.

  * Heat evenly in circular motions for 15–20 seconds. Touch the corner gently with fine tweezers; as soon as

    it floats freely, lift it straight up vertically.

- Motherboard Pad Cleaning:

  * Apply 183°C leaded solder (Sn63/Pb37) to the pads using a fine soldering iron tip at 280°C.

  * Wick the pads flat and smooth using fine copper desoldering braid.

  * Clean thoroughly with 99% pure Isopropyl Alcohol (IPA); inspect under a microscope to confirm no bridged

    or lifted pads.

- Reballing Procedure:

  * Use a dedicated Samsung SM5502 or universal 0.12mm / 0.15mm BGA stencil.

  * Apply 183°C leaded solder paste evenly into the stencil apertures with a spatula.

  * Heat with hot air set to 280°C and low airflow (15%) until 25 bright, uniform spherical solder balls form.

- Installation & Alignment:

  * Apply a paper-thin layer of tacky flux over the cleaned motherboard pads.

  * Align the Pin 1 orientation corner dot on SM5502 with the motherboard PCB silkscreen marker.

  * Reflow using hot air at 300°C – 310°C with 20% airflow. The chip will automatically pull into center

    alignment via molten solder surface tension.

  * Allow the motherboard to cool down naturally for 3 minutes before testing charging and PC USB data detection.

====================================================================================================
